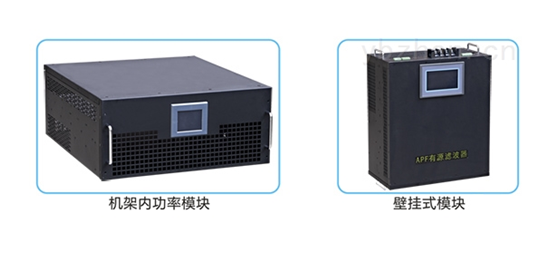

APF系列有源滤波模块

有源滤波模块（简称APF：Active Power Filter）以并联的方式接入电网，通过实时检测负载的谐波和无功分量，采用PWM变换技术，将与谐波和无功分量大小相等、方向相反的电流注入供配电系统中，实现抑制谐波、动态补偿无功的功能。

技术特点

1.实时跟随、动态补偿，采用基于瞬时无功功率理论的谐波电流检测技术，实时检测谐波电流。通过瞬时电流跟踪控制，实现谐波电流动态补偿，自动跟踪电网谐波变化，具有高度可控性和快速响应性。

2.补偿方式灵活，一机多能，不仅能治理谐波，而且能补偿无功、提高功率因数。既可对单个谐波源独立补偿，也可对多个谐波源集中补偿。治理谐波时还可实现对指定次谐波进行治

理。可做为谐波源使用。

3.DSP智能监控，DSP高速检测和运算，确保谐波检测和补偿控制精准有效；兼具智能监控功能，装置操控灵活，运行参数、工作状态一目了然，故障自动诊断；具备远程通讯接口，可通过PC机实时监控。

4.先进的功率变换设计，采用先进的IGBT高频开关器件，主电路拓扑为三相桥式全控PWM变流器，具有体积小、效率高、可靠性高的特点，先进的多重化技术实现整机容量的扩展。

5.标准的模块化设计，功率电路和控制电路采用模块或组（插）件结构，在实现标准化生产的同时提高了使用中的可靠性和可维修性。
